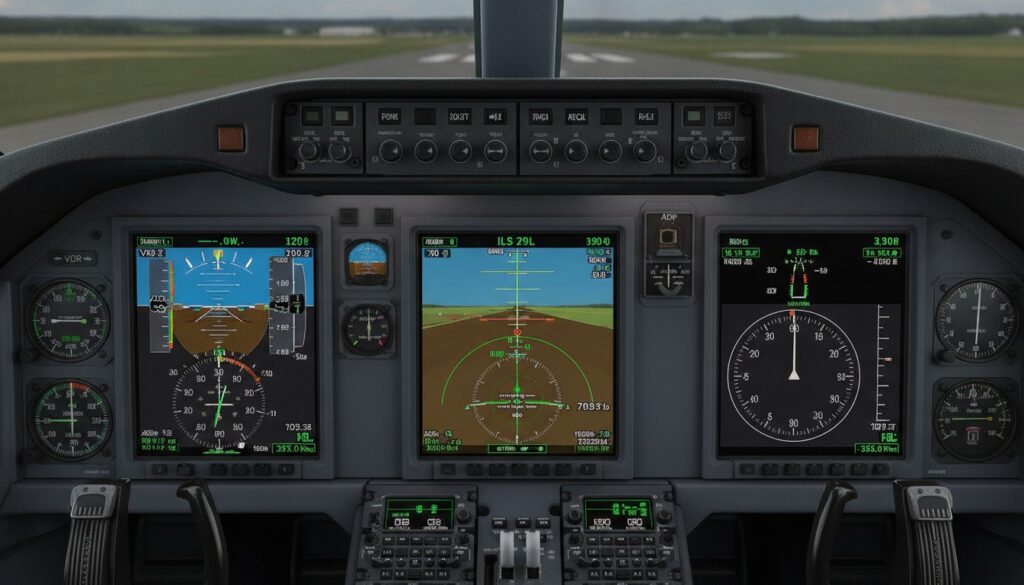

Fundamentos de Radionavegación: Cómo Interpretar VOR, ILS y NDB para Aproximaciones Seguras

La radionavegación sigue siendo uno de los pilares fundamentales de la aviación moderna, especialmente para quienes operan bajo reglas de vuelo por instrumentos (IFR) en el espacio aéreo mexicano. Aunque la tecnología GPS y los sistemas RNAV han revolucionado la forma en que navegamos, los sistemas convencionales como el VOR, el ILS y el NDB continúan siendo esenciales tanto para la certificación de pilotos como para la operación diaria en aeropuertos de todo México.

En este artículo, Roberto Castillo Aguilar desglosa los principios de funcionamiento de cada uno de estos sistemas, ofrece ejemplos prácticos de interpretación de indicaciones y repasa los procedimientos de aproximación publicados por el SENEAM (Servicios a la Navegación en el Espacio Aéreo Mexicano). Si eres estudiante de aviación, piloto privado en transición a instrumentos o simplemente deseas refrescar tus conocimientos, esta guía te será de gran utilidad.

1. El VOR: La Columna Vertebral de la Navegación Aérea Convencional

¿Qué es el VOR y cómo funciona?

El VOR (VHF Omnidirectional Range) es una estación terrestre que emite señales de radio en la banda VHF (108.0 a 117.95 MHz), proporcionando al piloto información de azimut magnético respecto a la estación. Cada VOR emite 360 radiales, cada uno correspondiente a un grado del compás magnético.

El principio de funcionamiento se basa en la comparación de dos señales:

• Señal de referencia: Omnidireccional, transmitida en fase constante.
• Señal variable: Direccional, cuya fase varía según el azimut.
El receptor a bordo compara ambas señales y determina en qué radial se encuentra la aeronave respecto a la estación.

Interpretación del indicador CDI

El instrumento principal para interpretar el VOR en cabina es el CDI (Course Deviation Indicator), también conocido como indicador OBS. Sus componentes clave son:

• OBS (Omnibearing Selector): Perilla para seleccionar el radial o curso deseado.
• Aguja de desviación (CDI): Indica si la aeronave está a la izquierda o derecha del curso seleccionado.
• Indicador TO/FROM: Señala si el curso seleccionado lleva hacia (TO) o desde (FROM) la estación.
• Bandera de aviso (NAV flag): Aparece cuando la señal no es confiable.

Tip práctico: Cada punto de desviación en el CDI equivale a 2 grados de desplazamiento angular. Si la aguja está desplazada 3 puntos a la derecha con un curso seleccionado de 090°, la aeronave se encuentra aproximadamente 6° a la izquierda del curso deseado.

Tipos de VOR en México

En el espacio aéreo mexicano encontramos diferentes tipos:

• VOR convencional: Alcance de hasta 200 NM dependiendo de la altitud.
• VOR/DME: Combinado con equipo de medición de distancia, proporcionando posición radial y distancia simultáneamente.
• VORTAC: Combina VOR civil con TACAN militar, ofreciendo azimut y distancia.
Algunos ejemplos de estaciones VOR importantes en México incluyen el VOR MEX (Ciudad de México, 116.8 MHz), el VOR GDL (Guadalajara, 114.5 MHz) y el VOR MTY (Monterrey, 112.1 MHz).

Ejemplo práctico de navegación VOR

Imagina que vuelas de Querétaro a la Ciudad de México y debes interceptar el radial 330 del VOR MEX para tu llegada:

1. Sintoniza la frecuencia 116.8 MHz y verifica la identificación en código Morse.
2. Selecciona 150° en el OBS (el recíproco de 330° para volar hacia la estación).
3. Observa la indicación TO en el instrumento.
4. Maniobra para centrar la aguja del CDI.
5. Mantén el curso corrigiendo por viento.

---

2. El ILS: Precisión Máxima para Aproximaciones en Condiciones Meteorológicas Adversas

Componentes del sistema ILS

El ILS (Instrument Landing System) es el sistema de aproximación de precisión más utilizado en el mundo. Proporciona guía tanto lateral como vertical para conducir a la aeronave hasta la pista de aterrizaje. Sus componentes principales son:

• Localizador (LOC): Antena ubicada al final de la pista que proporciona guía lateral. Opera en frecuencias de 108.10 a 111.95 MHz (solo frecuencias impares en la primera decimal).
• Senda de planeo (GS – Glide Slope): Antena ubicada junto al punto de toma de contacto que proporciona guía vertical, generalmente a 3 grados de inclinación. Opera en frecuencias UHF pareadas automáticamente con el localizador.
• Marcadores (Outer, Middle, Inner): Balizas que indican distancias específicas a la pista.
• Luces de aproximación (ALS): Sistema visual complementario.

Categorías del ILS

Las categorías determinan los mínimos meteorológicos permitidos:

| Categoría | Altura de Decisión (DH) | Alcance Visual en Pista (RVR) |
|———–|————————|——————————-|
| CAT I | No menor a 200 ft | No menor a 550 m (1800 ft) |
| CAT II | No menor a 100 ft | No menor a 300 m (1000 ft) |
| CAT IIIA | No menor a 50 ft | No menor a 175 m (600 ft) |
| CAT IIIB | Menor a 50 ft | No menor a 50 m (150 ft) |
| CAT IIIC | Sin limitación | Sin limitación |

En México, la mayoría de los aeropuertos internacionales cuentan con ILS CAT I, mientras que aeropuertos como el AICM (ahora complementado por el AIFA) han operado con capacidades CAT II y CAT III en determinadas pistas.

Interpretación del indicador ILS en cabina

Al sintonizar una frecuencia ILS, el CDI muestra dos agujas:

• Aguja horizontal (Glide Slope): Indica si estás por encima o por debajo de la senda de planeo.
• Aguja vertical (Localizador): Indica desviación lateral respecto al eje de la pista.

Importante: La sensibilidad del CDI en modo ILS es cuatro veces mayor que en modo VOR. Cada punto de desviación del localizador equivale a aproximadamente 0.5 grados, lo que significa que correcciones pequeñas y suaves son fundamentales.

Procedimiento de aproximación ILS paso a paso

Usemos como ejemplo la aproximación ILS Pista 05L del AICM (MMMX):

1. Preparación: Revisa la carta de aproximación publicada por SENEAM. Identifica la frecuencia del ILS, el curso de aproximación final, la altitud de interceptación de la senda de planeo y la altura de decisión (DH).
2. Sintonización: Sintoniza la frecuencia del localizador e identifica la estación.
3. Interceptación del localizador: Desde el fix de aproximación intermedia, vira para interceptar el curso del localizador.
4. Interceptación de la senda de planeo: Al capturar el localizador, espera la indicación de la senda de planeo descendiendo desde arriba.
5. Descenso estabilizado: Mantén ambas agujas centradas ajustando potencia y actitud.
6. Altura de decisión: Al llegar a la DH, si tienes las referencias visuales requeridas, continúa el aterrizaje. Si no, ejecuta el procedimiento de aproximación frustrada publicado.

Consejo de seguridad: Nunca desciendas por debajo de la senda de planeo para “alcanzar” la aguja. Si la aguja de GS indica que estás por debajo, asciende inmediatamente y reconsidera tu aproximación.

---

3. El NDB: El Sistema Más Antiguo que Aún Sigue Vigente

Principios del NDB y el ADF

El NDB (Non-Directional Beacon) es una estación terrestre que emite señales de radio en frecuencias de onda media (190 a 535 kHz) de forma omnidireccional. A diferencia del VOR, el NDB no proporciona información de radiales; simplemente emite una señal que el receptor ADF (Automatic Direction Finder) a bordo utiliza para apuntar hacia la estación.

El instrumento en cabina es el RBI (Relative Bearing Indicator) o el RMI (Radio Magnetic Indicator):

• RBI: Muestra la marcación relativa (ángulo entre la proa de la aeronave y la dirección a la estación).
• RMI: Combina la información del ADF con un giróscopo direccional, mostrando directamente la marcación magnética a la estación.

Fórmula fundamental del NDB

Para determinar tu posición respecto a un NDB usando el RBI, necesitas aplicar la siguiente fórmula:

`Marcación Magnética (MB) = Rumbo Magnético (MH) + Marcación Relativa (RB)`

Si el resultado excede 360°, simplemente resta 360.

Ejemplo: Si tu rumbo magnético es 270° y la marcación relativa es 045°, tu marcación magnética a la estación es:

`270° + 045° = 315°`

Esto significa que la estación se encuentra en la dirección magnética 315° desde tu posición.

Limitaciones del NDB

El NDB es el sistema de radionavegación más susceptible a errores:

• Efecto nocturno: Las ondas de cielo pueden causar indicaciones erráticas durante la noche.
• Efecto de costa: Refracción de la señal al cruzar líneas costeras.
• Efecto de montaña: Reflexión en terreno montañoso.
• Interferencia eléctrica: Tormentas eléctricas pueden desviar la aguja del ADF.
• Efecto de cuadrante: Error en ciertas posiciones relativas a la aeronave.

Recomendación: Al utilizar NDB para aproximaciones, siempre verifica la coherencia de las indicaciones del ADF con otros instrumentos disponibles. En caso de indicaciones erráticas, no confíes ciegamente en el ADF.

Aproximaciones NDB en México

Aunque muchos NDB están siendo descomisionados gradualmente, todavía existen aproximaciones NDB publicadas en aeropuertos secundarios de México donde no hay VOR o ILS disponible. Estas aproximaciones son de no precisión, lo que significa que solo proporcionan guía lateral y el piloto debe gestionar el descenso escalonado según las altitudes mínimas publicadas en la carta.

El procedimiento típico incluye:

1. Navegación hacia el NDB del aeropuerto.
2. Sobrevuelo de la estación y viraje de procedimiento.
3. Aproximación final con seguimiento de la aguja del ADF.
4. Descenso escalonado hasta la MDA (Minimum Descent Altitude).
5. Si no hay contacto visual con la pista al llegar al punto de aproximación frustrada, ejecutar el missed approach.

---

4. Integración de Sistemas y Buenas Prácticas en el Espacio Aéreo Mexicano

Uso de cartas SENEAM

El SENEAM publica las cartas de aproximación por instrumentos para todos los aeropuertos mexicanos. Es fundamental que todo piloto IFR sepa interpretar correctamente estos documentos, que incluyen:

• Carta de llegada por instrumentos (STAR)
• Carta de aproximación por instrumentos (IAC)
• Carta de salida por instrumentos (SID)
• Carta de área terminal
Cada carta contiene información crítica como frecuencias, cursos, altitudes mínimas, obstáculos, procedimientos de aproximación frustrada y notas operacionales específicas.

Recomendaciones para una navegación segura

• Siempre identifica la estación: Antes de usar cualquier ayuda de radionavegación, verifica su identificación en código Morse o por voz.
• Monitorea la bandera NAV: Si aparece, la señal no es confiable y no debes usarla para navegación.
• Practica regularmente: La interpretación de instrumentos convencionales requiere práctica constante, especialmente si normalmente vuelas con GPS.
• Conoce tus mínimos: Nunca desciendas por debajo de las altitudes mínimas publicadas sin las referencias visuales requeridas.
• Mantén conciencia situacional: Utiliza todos los recursos disponibles (cross-check con múltiples ayudas) para confirmar tu posición.
• Estudia las NOTAMs: Antes de cada vuelo, verifica si hay ayudas fuera de servicio que puedan afectar tu plan.

La transición hacia la navegación basada en performance (PBN)

México, al igual que el resto del mundo, está en proceso de transición hacia la navegación basada en performance (PBN), que incluye aproximaciones RNAV (GNSS) con guía vertical (LPV, LNAV/VNAV). Sin embargo, los sistemas convencionales seguirán siendo el respaldo fundamental durante muchos años, y su conocimiento es obligatorio para la certificación de pilotos.

Conclusión

Dominar los fundamentos de radionavegación no es solo un requisito para obtener tu habilitación de vuelo por instrumentos; es una competencia de supervivencia que todo piloto debe mantener vigente. El VOR te proporc
